     ว่าจะเขียนเรื่อง Layer อยู่หลายครั้งแต่ก็ลืมไปทุกที วันนี้วันหยุดนึกขึ้นได้เด่วจะลืมอีก
หลายคนที่ใช้ AutoCad เวอร์ชั่นใหม่ๆ คือ AutoCAD 2010 ขึ้นมา มักจะต้องพบเจอะ Dialog box ข้อความของ Unreconciled New layer จนสร้างความรำคาญใจนิดๆ เพราะไม่อยากเจออะไรแปลกๆเด้งขึ้นมาให้ตกใจบ่อยๆ(เหมือนผม)

ข้อความ Unreconciled New layer เกิดจากการเปิดไฟล์ที่มีข้อมูลของ Layer ใหม่กับเก่ามาชนกัน จะพบบ่อยโดยไฟล์ที่เปิดจะมี Xref มาด้วย ข้อมูลชื่อ Layer จึงมีทั้งของเก่าและของใหม่ เวลาที่จะใช้คำสั่ง PLOT จึงจะต้องทำการกรองข้อมูลของ Layer กันก่อน เพื่อให้ยอมรับค่าของ Layer นั่นๆ

Unreconciled New layer คือ ข้อมูลของ Layer ที่เพิ่มเติมเข้ามาแล้วถูกบันทึกในไฟล์ และยังยังไม่ได้ถูกผู้ใช้ยอมรับว่ามันได้เพิ่มเติมเข้ามาใหม่ ซึ่งจริงๆแล้วน่าจะทำขึ้นมาเพื่อตรวจสอบข้อมูล Layer ให้ถูกต้องเสียก่อนเท่านั้น เพราะสาเหตุที่จะเกิด Fatal Error ก็มาจาก Layer ที่ข้อมูลชื่อมีปัญหาด้วยด้วยเหมือนกัน

การ Unreconciled ข้อมูลที่แนบมาการ Xref ในครั้งสุดท้าย เมื่อ Xref มีการปรับปรุงแก้ไข Unreconciled layer จะทำการตรวจสอบ Xref ที่มีการบันทึกครั้งสุดท้ายเสมอ จึงขึ้นข้อความนี้ขึ้นมาครับในกรณีที่มีข้อความแจ้งเตือนแล้วเราตอบรับ โดยคลิ๊กขวาที่ชื่อ Layer นั้นให้ถูกกรอง layer ใหม่ layer นั่นจะถูกลบออกโดยปริยายครับ ควรระวังดีนะครับ

การที่จะไม่ให้มีข้อความเตือนปรากฎขึ้นมา เราจะต้องไปปรับค่าตัวแปรระบบครับ ซึ่งAutoCAD จะให้ชื่อตัวแปรระบบที่ควบคุมการแจ้งเตือนนี้ว่า  LAYEREVAL โดยถูกตั้งค่าเป็น 1 หรือ 2

จาก Command line : พิมพ์คำสั่ง SETVAR แล้ว Enter
แล้วใส่ชื่อตัวแปรระบบ โดยพิมพ์ LAYEREVAL แล้ว Enter
แล้ว ตั้งค่าให้เป็น 0 ครับ

ตัวอย่างครับ :

Command: setvar
Enter variable name or [?]: layereval

Enter new value for LAYEREVAL <1>: 0
Command:

การตั้งค่า เป็น 0 เพื่อ ปิดการแจ้งเตือน
การตั้งค่า เป็น 1 เพื่อ ตรวจสอบเมื่อมี Layer ใหม่ของ Xref ใหม่ที่ดึงเข้ามาใช้งานในไฟล์
การตั้งค่า เป็น 2 เพื่อ ตรวจสอบเมื่อมี Layer ใหม่ได้ถูกเพิ่มใน Xref ที่ดึงเข้ามาใช้งานในไฟล์
                            และ Layer ใหม่ที่ถูกเพิ่มในไฟล์ที่ใช้งานครับ




อีกวิธี แบบมีภาพให้ปรับแก้ไขกันง่ายๆ

ไปที่ Layer แล้วคลิ๊กที่ Setting ตามรูป

แล้วก็คลิ๊กที่ Checkbox ที่ New Layer Notification ออกไปครับ




ลองแก้กันดูนะครับ













AutoCAD 2013


และแล้ว AutoCAD 2013 ก็ออกมา



 Autocad 2013 for PC
มาแล้ว Autocad 2013 แบบ 3D พร้อมกันทั่วโลก เริ่มจำหน่าย 20 เมษายน 2555
สำหรับ Windows 7,Windows Vista ,Windows XP ราคา 150,000 บาทครับ


ผมใช้ AutoCAD 2007 มานานจนคล่อง พอเริ่มใช้ AutoCAD 2010 ยังไม่นานหาคำลั่งไม่ค่อยจะเจอ เพราะหน้าตาที่เปลี่ยนไป มี Ribbon มาช่วยขวางพื้นที่ทำงานให้เล็กลง แต่ก็แลกกับความสะดวกสบายมากขึ้นที่ไม่ต้องพิมพ์คำสั่งมาก หรือไม่ต้องไปสร้างคำสั่งย่อใหม่ๆ ใช้ AutoCAD2010 ได้ไม่ถึงไหน AutoDESK ก็ออก 2011 และ 2012 มาให้ใช้กันเพิ่งจะได้เห็นหน้าตาแป๊ปๆ ตอนนี้ ออก AutoCAD2013 ออกมาให้ทดลองใช้กันอีก ตามไม่ทันจริงๆเลยเรา


ใครอยากลองของใหม่ ก็ลองเข้าไปโหลดมาลองใช้กันดูนะครับ
ที่เว็บนี้เลย http://usa.autodesk.com/autocad/trial/ เป็นรุ่นทดลองใช้ 30 วัน
ส่วนผมขอลอง AutoCAD WS ก่อน เพราะเพิ่งจะโหลดเข้า Android ยังงงๆอยู่เลย




ใน AutoCAD2013 นี้จะมีอะไรที่เพิ่มเติมใหม่ๆบ้าง
สามารถเข้าไปดูได้ในนี้ครับ AutoCAD 2013- What's new

ใช้ XDWGFADECTL เมื่อมองเห็น Xref ลางๆ


วันนี้ได้ปัญหามาให้แก้ไขอีกนึงคือ การที่เราเปิดไฟล์ที่มี Xref Drawing ติดมาด้วย ในไฟล์โหลด Xref เข้ามาใช้งานแล้ว แต่ปัญหาคือ มองไม่เห็นหรือเห็นเส้นวัตถุที่สร้างจาก Xref มันเห็นเพียงลางๆ ตอนแรกๆผมก็งง ๆ หาวิธีแก้ไขอยู่นาน แต่ตอนนี้แก้ไขได้แล้วครับ การที่ไฟล์ Xref ที่เราดึงเข้ามาใช้งานแล้วดูลางๆมองไม่ค่อยจะเห็น จะเป็นกับ AutoCAD 2010 ขึ้นไปนะครับ เค้าทำมาเพื่อให้เราปรับค่าความโปร่งแสงของXrefที่เราไม่ต้องการแสดงมากลบ ทับเส้นที่เราใช้งาน โดยให้รู้ว่านี่คือ Xref Drawing ครับ

ที่ นี่ก็วิธีการแก้ไข คือการใช้คำสั่ง XDWGFADECTL ยาวดีจัง (คำสั่งควบคุมความโปร่งแสง คงจะมาจาก eXternal Refercance Drawing Fade Control เดาเอาครับ) โดยคำสั่งนี้จะรองรับค่า ระหว่าง -90 จนถึง 90 ครับ

Command line : XDWGFADECTL
Enter new value for XDWGFADECTL <90> : ผมใส่ค่าไว้ 45 ครับ ตั้งไว้ครึ่งเดียว

หากตั้งค่าไว้ที่          0  : Xref Drawing  จะไม่ทำการ Fade หรือควบคุมความจางของวัตถุ ครับ
หากตั้งค่าไว้มากกว่า  0  : Xref Drawing  จะทำการ Fade หรือควบคุมความจาง ตามเปอร์เซนต์ครับ
เช่น ใส่ค่า 25 ก็จะจางลง  25 เปอร์

เซนต์ครับ ใส่ 90 ก็จางที่สุดจนมองเห็นเพียงลางๆครับ










หากตั้งค่าไว้น้อยกว่า  0  : Xref Drawing  จะไม่ทำการ Fade หรือควบคุมความจาง แต่จะเก็บข้อมูลไว้สำหรับเปลี่ยนค่าที่ได้ตั้งไว้

อันนี้แก้ปัญหาให้พี่ 53 คร้าบบบ ลองเล่นดูนะครับ

ผมเองเป็นคนชอบพิมพ์ เลยไม่รู้ว่ามี dialog box ให้ใช้งานแบบง่ายๆด้วย (ติดนิสัยคนโบราณซะเคยตัว)
วันนี้เจอมาเลยมาเพิ่มเติมให้ครับ

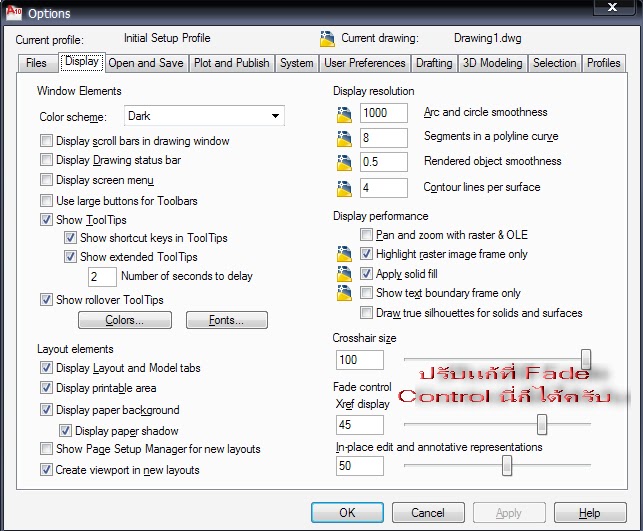

ให้เข้าไปที่ Option เลือกที่ Tab Display แล้วก็ปรับค่า Fade Control ตามรูปครับ



 อันนี้น่าจะช่วยให้ปรับค่าได้ง่ายขึ้นนะครับ
